充电宝外壳产品在加工时要特别注意的几个关键点

充电宝外壳注塑/加工注意要点

一、结构安全与强度（最核心）

1. 壁厚均匀

◦ 常规控制在 1.2–1.8mm，避免突变，防止缩水、变形、顶白。

2. 电池仓强度

◦ 内壁加 加强筋、支撑骨位，防止受压开裂、装配后鼓壳。

3. 卡扣/螺丝柱设计

◦ 螺丝柱加 三角筋，避免打螺丝开裂；

◦ 扣位做 圆角+斜导向，拆装不易断扣。

二、尺寸与装配精度

1. 配合间隙控制

◦ 上下壳、面壳与底壳配合间隙 0.1mm 左右，太大松垮、太小刮边异响。

2. USB口、按键位精度

◦ 孔位、按键槽 公差±0.05mm，否则插不进、按键卡滞。

3. 控制翘曲变形

◦ 大面积平面需做 微反变形补偿，保证装配平整。

三、外观与表面要求

1. 表面缺陷严控

◦ 正面严禁：缩痕、熔接线、顶白、气纹、色差。

◦ 进胶口尽量放在 底部、内侧、不可视面。

2. 表面处理兼容

◦ 做喷油、丝印、UV 的，需预留 附着力结构，避免后期掉漆。

3. 拔模角度

◦ 外观面 ≥ 1.0°–1.5°，皮纹面适当加大，防止拉花、拖白。

四、材料选择

1. 常用材料

◦ 主流：ABS、PC、PC+ABS

◦ ABS：好成型、成本低、外观好

◦ PC：强度高、阻燃好、更耐高温

◦ PC+ABS：综合性能均衡

2. 阻燃要求

◦ 充电宝属于3C类，很多客户要求 UL94 V-0 阻燃，模具与工艺要匹配阻燃料流动性。

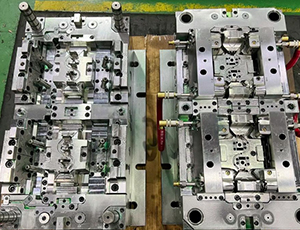

五、模具与成型工艺

1. 排气要足

◦ 深腔、筋位、死角位置必须开 排气槽/镶件排气，避免烧焦、缺料。

2. 冷却系统

◦ 水路尽量贴近型腔，冷却均匀，减少变形、缩短周期。

3. 顶出平衡

◦ 大面积壳件用 均匀顶针+气顶辅助，防止顶白、变形、粘模。

六、安规与使用场景

1. 散热空间

◦ 内部结构预留 散热间隙，避免充电过热导致壳体变形。

2. 绝缘与安全间距

◦ 电路板与壳体之间保证 安全电气间隙，符合3C安规思路。

3. 防刮、耐磨

◦ 高频接触区域（边角、接口旁）适当 加硬料或做厚，提升耐用度。

返回列表
